Endüstriyel Elektrodeiyonizasyon (EDI) Sistemleri - Kesintisiz Ultra Saf Su Üretimi

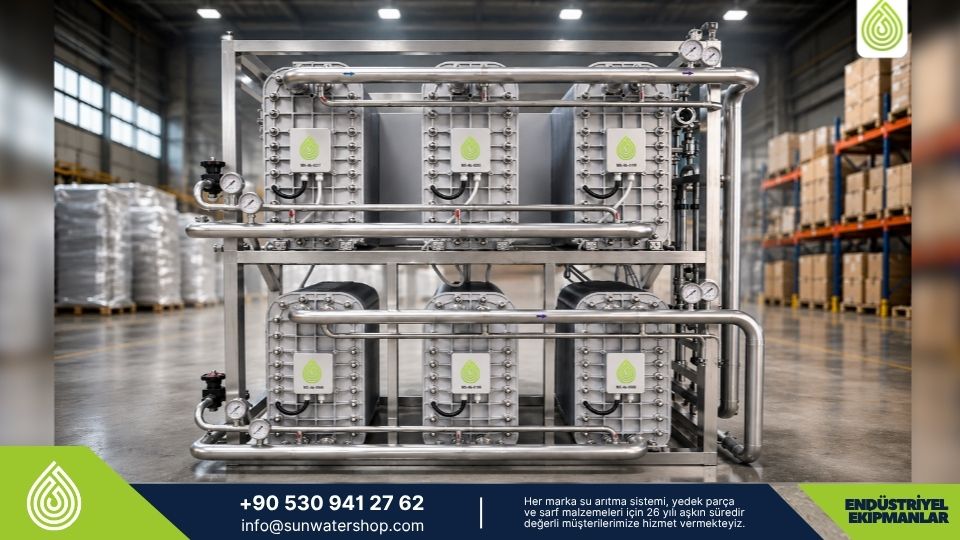

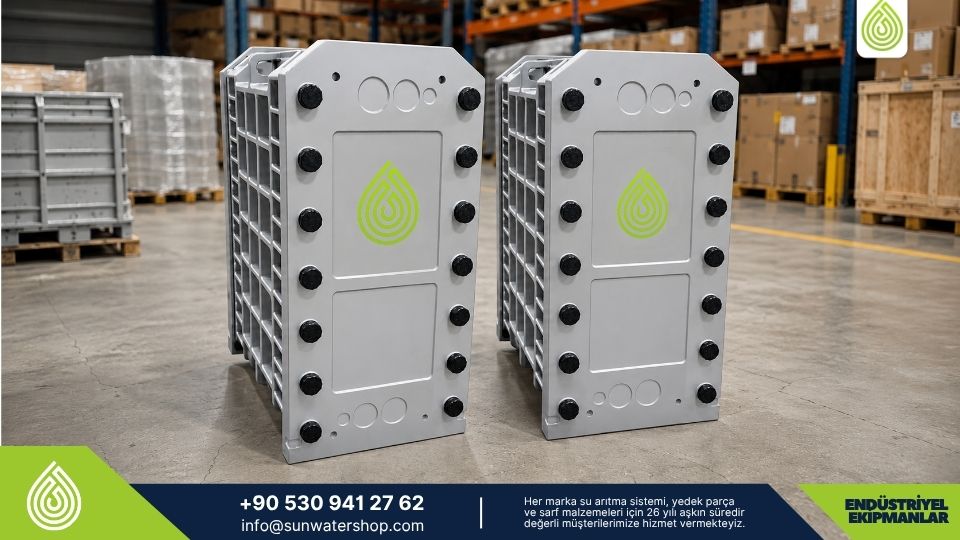

E-Cell® Elektrodeiyonizasyon (EDI) Ürün Serisi – E-Cell MK-3 Stack
E-Cell® elektrodeiyonizasyon (EDI) ürün serisinin bir parçası olan E-Cell MK-3 Stack, yarı iletken üretimi, enerji santralleri, güneş paneli üretimi ve diğer birçok endüstriyel uygulamada ultra saf su üretimi için geliştirilmiştir.

Başlıca özellikleri:
  • Ultra saf su üretimini, kimyasal rejenerasyona ihtiyaç duymadan elektrik akımı kullanarak gerçekleştirir.
  • Yüksek ürün suyu kalitesi ve düşük enerji tüketimi ile üstün performans sağlar.
  • Karşı akım (counter-current) çalışma prensibi sayesinde, daha yüksek besleme suyu sertliğinde bile daha düşük temizlik ve bakım ihtiyacı sağlar.
  • Sızdırmaz yapısı sayesinde güvenilir ve uzun ömürlü çalışma sunar.
  • Sürekli çalışabilen yapısı sayesinde, iyon değiştirici reçinenin rejenerasyonu için asit veya kostik gibi aşındırıcı kimyasallara ihtiyaç duymaz.
  • Tuzlu su enjeksiyonu veya konsantre su devridaimi gerektirmediğinden işletme maliyetlerini ve sistem karmaşıklığını azaltır.

Tipik Uygulamalar
E-Cell® MK-3 Stack tarafından üretilen ultra saf su, günümüzün en yüksek saflık gerektiren endüstriyel uygulamalarında güvenle kullanılabilir.

Başlıca kullanım alanları:
  • Yarı iletken çip, güneş paneli ve diğer mikroelektronik bileşenlerin üretiminde durulama amaçlı ultra saf su üretimi.
  • Enerji santralleri ile diğer ağır sanayi tesislerinde kullanılan yüksek basınçlı kazanlar için yüksek demineralize kazan besleme suyu üretimi.
Sistem tasarımını kolaylaştırmak ve uygulama güvenilirliğini artırmak amacıyla, E-Cell® performans projeksiyonları ve performans garantileri, Winflows® yazılımı üzerinden oluşturulabilir veya Veolia teknik uzmanlarından destek alınarak temin edilebilir.

Kalite Güvencesi
E-Cell® MK-3 Stack, uluslararası kalite ve güvenlik standartlarına uygun olarak üretilmekte olup, yüksek güvenilirlik ve uzun ömürlü çalışma performansı sunar.

Sahip olduğu kalite ve sertifikalar:
  • CE, RoHS, CSA ve EAC sertifikalarına uygundur.
  • ISO 9001 Kalite Yönetim Sistemi ve ISO 14001 Çevre Yönetim Sistemi sertifikalarına sahip üretim tesislerinde imal edilmektedir.
  • E-Cell® MK-3 Stack, Amerika İslami Gıda ve Beslenme Konseyi (IFANCA®) tarafından verilen Helal Sertifikasına sahiptir.


Notlar
1. Gerçek sistem performansı, tesisin çalışma koşullarına bağlı olarak değişiklik gösterebilir. Beklenen ürün suyu kalitesini ve tasarım koşulları için sunulan rezistivite, sodyum ve silika performans
garantilerini doğrulamak amacıyla Winflows® projeksiyon yazılımı kullanılmalıdır. Bor veya diğer kalite garantileri için Veolia ile iletişime geçilmelidir.

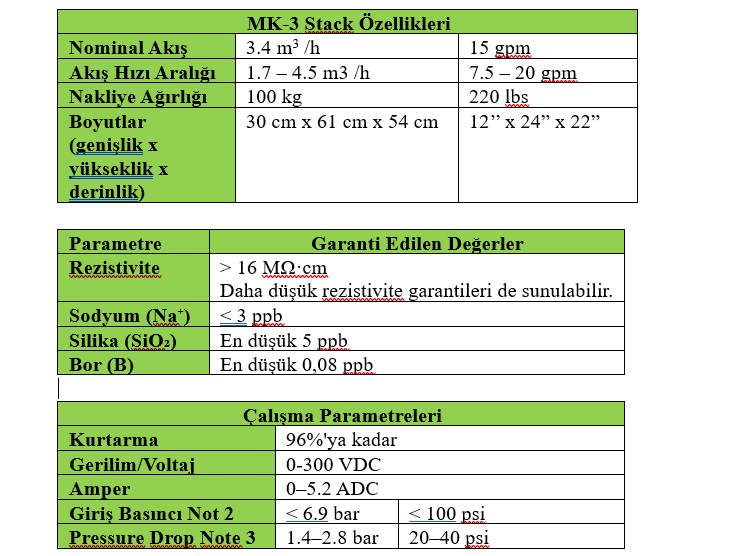

2. Giriş basıncı; ürün suyu ve konsantre su hatlarının çıkış basıncı gereksinimleri, sistemin karşı akım (counter-current) veya eş akım (co-current) çalışma şekli ile EDI yığınının (stack) basınç kaybına bağlı olarak belirlenir.

3. Belirtilen değerler, nominal debi ve 25°C çalışma koşulları için geçerlidir. Tasarım koşullarının doğrulanması amacıyla Winflows® projeksiyon yazılımı kullanılmalıdır.

4. Tasarım koşullarına uygun besleme suyu özelliklerinin doğrulanması için Winflows® projeksiyon yazılımı ve E-Cell® Stack Kullanım Kılavuzu (Owner's Manual) referans alınmalıdır.

5. TEA (CaCO? cinsinden ppm), Toplam Değiştirilebilir Anyon (Total Exchangeable Anion) konsantrasyonunu ifade eder. Bu değer; besleme suyunda bulunan tüm anyonların yanı sıra OH?, CO? ve SiO? katkılarını da kapsar. Belirli uygulama çalışma koşullarında TEA değerinin uygunluğunu doğrulamak için Winflows® yazılımı kullanılmalıdır. Tabloda verilen değer, minimum debi ve maksimum sıcaklık koşulları için geçerlidir.

6. CaCO? cinsinden 1,0 ppm besleme suyu sertliği sınırı, yalnızca standart karşı akım (counter current) çalışma modu için geçerlidir. Eş akım (co-current) çalışma modunda ise izin verilen maksimum besleme suyu sertliği CaCO? cinsinden 0,1 ppm'e düşmektedir.
Besleme Suyu Özellikleri Not 4
Toplam Değiştirilebilir
Anyonlar
(CaCO3 olarak CAY) Not 5		 < 60 mg/l < 60 ppm
İletkenlik Eşdeğeri < 103 μS/cm < 103 μS/cm
Sıcaklık 4.4–40?C 40–104?F
Toplam Sertlik
(CaCO3 cinsinden) Not 6		 < 1.0 mg/l < 1.0 ppm
Silika (SiO2) Not 7 < 1.0 mg/l < 1.0 ppm
Toplam Organik Karbon
(C olarak TOC)		 < 0.5 mg/l < 0.5 ppm
Toplam Klor < 0.05 mg/l < 0.05 ppm
Fe, Mn, H2S < 0.01 mg/l < 0.01 ppm
Bor - Not 8 < 1.0 mg/l < 1.0 ppm
pH 4'ten 11'e
Yağ ve Gres Hiçbiri tespit edilemez
Partikül Not 9 RO permeate
Oksitleyici Ajanlar Hiçbiri tespit edilemez
Renk - Not 10 < 5 APHA



7. İzin verilen silika (SiO?) sınırı, nominal debinin üzerinde çalışıldığında azalır. Ayrıca, besleme suyu sertliği CaCO? cinsinden 0,5 ppm'in üzerine çıktığında, izin verilen maksimum silika konsantrasyonu 0,5 ppm ile sınırlandırılır.

8. Besleme suyundaki bor (B) konsantrasyonu; silika kalite garantisi veya 10 MΩ·cm'nin üzerinde rezistivite garantisi istenen uygulamalarda 0,3 ppm (B) ile sınırlandırılmıştır. Daha yüksek bor konsantrasyonları sistem performansını olumsuz etkileyebilir. Bu kalite garantilerinin talep edilmediği uygulamalarda ise izin verilen maksimum bor konsantrasyonu 1,0 ppm'dir.

9. Ters Ozmoz (RO) veya eşdeğer kalitede besleme suyu kullanılmalıdır. RO sistemi; partiküller, kolloidal maddeler ve yüksek molekül ağırlıklı organik bileşenlerden büyük ölçüde arındırılmış besleme suyu sağlayarak iyon değiştirici ortamın kirlenmesini önler. EDI modülleri, geri yıkama (backwash) veya akışkanlaştırma (fluidizasyon) yapılamayan sıkıştırılmış iyon değiştirici reçine yatakları içerdiğinden, besleme suyunun RO permeat kalitesinde olması gereklidir. RO sistemi (veya başka bir su kaynağı) ile E-Cell® arasında depo, dekarbonatör vb. açık sistem ekipmanları bulunuyorsa, E-Cell® girişinden hemen önce partikül kirliliğini önlemek amacıyla filtre kullanılmalıdır. Genel olarak 5 µm mutlak (absolute) veya 1 µm nominal filtreler yeterli koruma sağlar.

10. APHA Renk Standardı, Amerikan Halk Sağlığı Birliği (American Public Health Association - APHA) tarafından tanımlanmış ve ASTM D1209 standardı ile belirlenmiş renk ölçüm ölçeğidir. Bu standart, özellikle su ve sıvıların renk değerlerinin değerlendirilmesinde kullanılır.
