BUHAR KAZANLARINDA DEGAZÖR
BUHAR KAZANLARINDA DEGAZÖR
Buhar ve kaynar su sistemlerinin iki düşmanı vardır: Sudaki kireç gibi sertlik ve taş yapıcı malzemeler ve Oksijen (O2) ve Karbondioksit (CO2) gibi korozif gazlar. Oksijen (O2), havada ve taze kazan besleme suyu içinde çözünmüş halde bulunur. Su, hava ile temasında çok kolay bir şekilde oksijen alır.
Karbondioksit (CO2), ham suyun geçici sertliğini oluşturan veya yumuşatma işleminden sonra nitelik değiştiren sertlik yapıcı malzemelerin (karbonatların) sıcaklık ve basınç altında parçalanarak ayrışması sonucu oluşur.
.jpg)
Buhar kazanları besleme suyu ve kaynarsu kazanları tamamlama suyu içinde çözünmüş olarak bulunan serbest oksijen (O2) ile kazanlar içinde karbonatların parçalanmasıyla oluşan karbondioksit (CO2) gazları, kazanlarda, buhar kullanan cihazlarda ve özellikle tesisatlarda gözenekler ve paslanarak erimeler şeklinde korozyona neden olurlar. Bu gazların etkileri taze besleme suyu oranı ve sistem işletme basıncı arttıkça daha da artar.
Kazan besleme suları bu gazlardan arındırılamazsa tüm sistem ömrü kısalır, çok kısa sürelerde dahi kazanda ve sistemi oluşturan cihaz ve tesisatlarda korozyon ve delinmeler oluşabilir. Bunun yanında CO2, özellikle buhar kullanan cihazlarda ve serpantinlerinde ve kondens borularında aşırı korozyona neden olur.
Kazan besleme sularının O2 ve CO2 gazlarından arındırılmaları için degazör cihazından geçirilerek degaze edilmeleri şarttır.
İmalatımız olan degazör cihazları
1. tipteki sıcaklık + basınç esasına göre çalışan degazörler, özellikle taze besleme suyu oranının yüksek olduğu yüksek basınçlı kazanlı sistemlerde kullanılırlar. Bu cihazlar, kısmen kondens tankında parçalanan karbonatların kendi bünyelerinde de parçalanmalarını ve gazlarını açığa çıkarmalarını da sağlarlar. Bu cihazların işletme sıcaklığı 102 - 105 ºC, işletme basıncı 0,2 - 0,5 atü mertebesinde olup, gaz alma verimleri %96 - %100 aralığındadır. Sıcaklık yüksek olduğundan kazan besleme pompalarının kavitasyona (Su akimlarinda mutlak basıncın vakum basıncına kadar düşmesi ile çok küçük boyutta vakum baloncukları ortaya çıkar. Bunlar ya aynı yerde veya akim tarafından çok kısa bir mesafe taşındıktan sonra basıncın artması neticesinde hızla küçülür ve yok olurlar. Boşalan hacıma su molekülleri çok büyük bir hızla hücum ederler. Bu olaya kavitasyon diyoruz. Eğer bu olay türbin çarkı gibi bir kati yüzeyin üzerinde olursa büyük hızla hareket eden su molekülleri kati yuzeyi 7,000 atmosfer basıncına varan basınçla adeta bombardımana tutar ve zedelerler. Paslanmaz çelikten yapılmış türbin çarkları dahi kavitasyondan zarar görebilir ve malzeme kaybederler. Kavitasyon türbin çarkının profilini değiştirir ve veriminin kısa zamanda düşmesine sebep olur; bazı aşırı hallerde çarkı delik-deşik edip kullanılamaz hale getirebilir. Türbinlerde işitilen cakil tanelerinin hareketine benzer ses genellikle kavitasyonun varlığının işaretidir. ) neden olmadan sağlıklı çalışmalarını sağlamak amacıyla pompalardan asgari 4 -4,5 metre yükseklikte tesis edilmeleri zorunludur. Bu tipteki degazör sisteminde ısıtıcı buharın diğer bir kısmı, özel bir karışım donanımı ile doğrudan degazör tankı içindeki suya verilerek, suyun kaynayarak gazını bırakması sağlanır ve yeniden gaz alması engellenir.
2. tipteki sıcaklık + pulverizasyon esasına göre çalışan degazörler, özellikle taze besleme suyu oranının düşük olduğu orta basınçlı kazanlı sistemlerde kullanılırlar. Bu cihazların işletme sıcaklığı 90 - 95 ºC, işletme basıncı atmosferik, gaz alma verimleri %90 - %95 aralığındadır. Karbonatların parçalanması kendi bünyelerinde veya kondens tankında gerçekleşir. Sıcaklık yüksek ve kavitasyon tehlikesi olmadığından kazan dairesi zemininde veya kondens tankı üzerinde tesis edilebilirler.
Her iki degazör sisteminin de besleme suyu pulverize edilmek ve degazör tavalarından geçirilmek suretiyle buharla karıştırılarak sıcaklığı arttırılır ve böylece O2 ve CO2 gazları besi suyundan ayrıştırılır. Serbest kalan O2 ve CO2 gazları degazör üzerindeki otomatik gaz atma vanasından dışarı atılır.

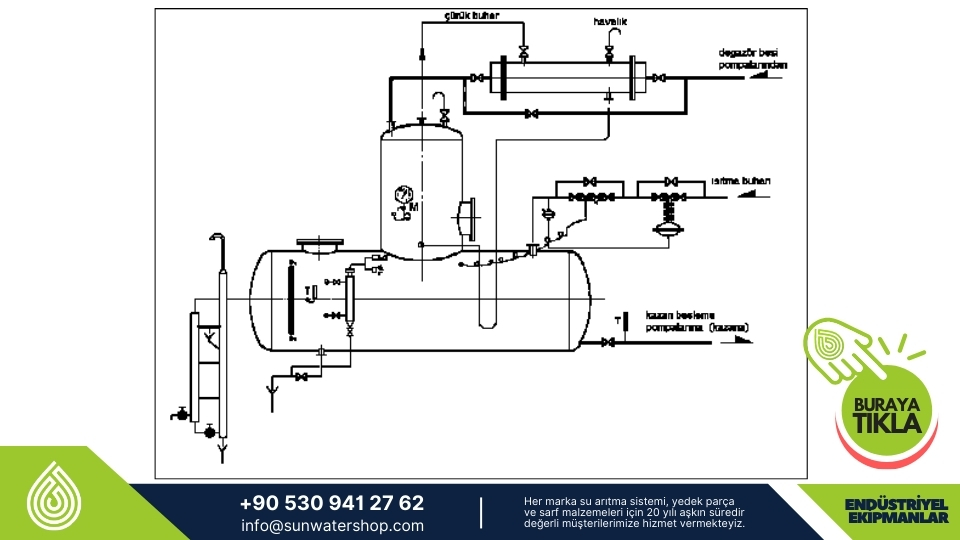

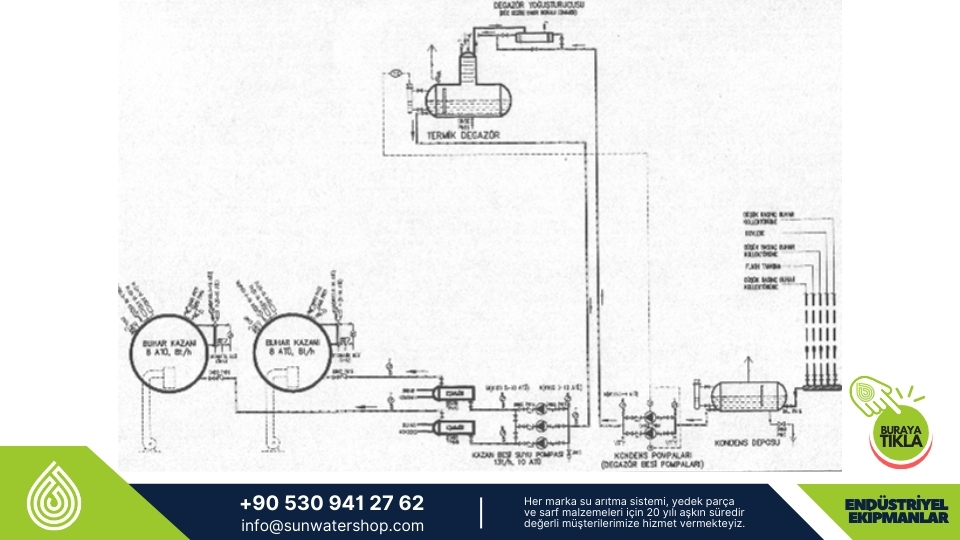

Bir degazör sistemi yukarıdaki akım şemasından da görülebileceği gibi bir kaç cihazdan, armatürlerden ve bunların bağlantıları için gerekli tesisatttan oluşmaktadır.

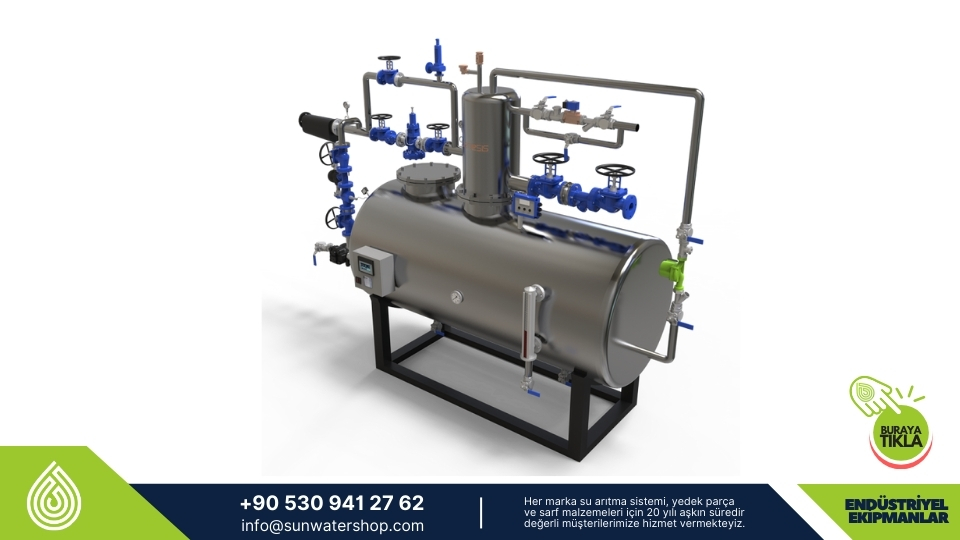

DEGAZÖR DOMU
Kapasiteye uygun çap ve boyutta, gerekli kalınlıkta St.37 veya paslanmaz malzemeden imal edilmektedir. Dom, tanka kaynaklı veya flanşlı olarak bağlanır. Siyah malzemeden imal edilen dom, imalatı müteakip komple sıcak daldırma galvaniz işlemine tabi tutulur.
Dom içinde besleme suyu pulverize sistemi ile AISI 316L kalitede paslanmaz sactan imal edilmiş pülverizasyon tablaları bulunmaktadır.
.jpg)

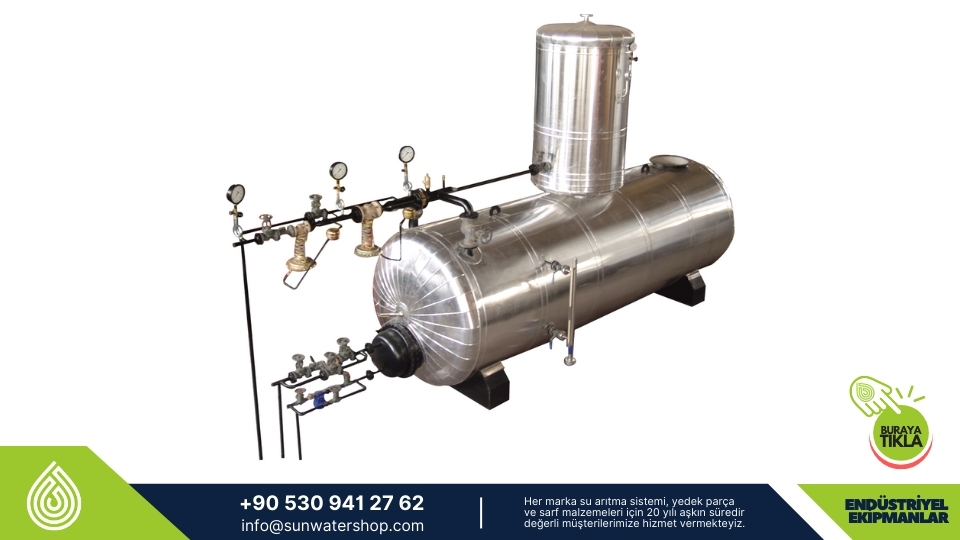

DEGAZÖR TANKI
Degazör tipine ve kazan dairesi yerleşme durumuna göre yatık veya dik silindirik, bombe başlı tipte St.37 malzeme kullanılarak imal edilir. Sac kalınlığı normal tanktan 1-2 mm kalın olarak seçilir. Gerektiğinde tank iç kısımdan vakuma karşı NPI - NPU profiller ile takviye edilir. Tank üzerinde dom bağlantı flanşı ile gerekli diğer armatür bağlantı flanşları ve tabanında karışım tipli ısıtma için buhar dağıtım kollektör ve boruları bulunmaktadır.
.jpg)
ÇÜRÜK BUHAR YOĞUŞTURUCUSU
Degazörden çıkan korozif gazlar ile karışık çürük buharın içindeki korozif gazları ayırmak ve ısısını geri kazanmak amacıyla kullanılan Çürük Buhar Yoğuşturucusu, eşanjör tipindedir. Çürük buhar, besleme suyu ile soğutularak yoğuşturulmakta, böylece besi suyu da ön ısıtmaya tabi tutulmuş olmaktadır. Çürük Buhar Yoğuşturucusu, sıcak daldırma galvanizli gövde içinde bakır borulu veya tamamen paslanmaz malzemeden imal edilmektedir.
İZOLASYON
Degazör domu, tankı ve yoğuşturucu dış yüzeyleri iki kat antipas boya ile boyanmakta, müşteri isteğine bağlı olarak uygun kalınlıkta cam yünü üzerine uygun kalınlıkta galvaniz sac, alüminyum veya paslanmaz kaplı olarak izole edilmektedir.
DEGAZÖR ARMATÜRLERİ
Degazörlerde, degazör tipi, kapasitesi ve işletme şartlarına uygun olarak basınç düşürücü vana, termostatik vana, buhar ve su bağlantı ve by pass vanaları, seviye kontrol düzeni, boşaltma vanası, su çıkış vanası, otomatik gaz tahliye vanası, cam borulu su seviye göstergesi, manometre ve termometre gibi işletme, kontrol ve emniyet armatürleri kullanılır. Armatür seçiminde kapasite, kalite ve fiyatın yanında işletme ve bakım kolaylıkları dikkate alınır
KONDENS TANKI
Sistemden dönen kondensin toplandığı ve sisteme ilave edilmesi gereken suyun verildiği bu tanktaki su sıcaklığı, degazör sistemi verimi bakımından büyük önem taşır. Kondens tankının izole edilmesi zorunlu olduğu gibi, kondens tankındaki sıcaklığın asgari 75 ºC olması gerekir. Kondens dönüş oranının düşük olduğu tesislerde, kondens tankı sıcaklığı düşük olacağından, tank içindeki suyun ısıtılması gerekebilir. Tarafımızca imal edilen ısıtıcılı kondens tanklarında karışım tipli ısıtıcılar kullanılmaktadır.
DEGAZÖR BESLEME POMPASI
Degazörlerin seviyeye bağlı olarak su ile beslenmesi amacıyla 20-25 mSS basınçlı santrifüj tip pompalar kullanılır. Pompa seçiminde, pompanın degazör kapasitesine uyması çok önemlidir. Bunun yanında kalite ve işletme ve bakım kolaylıkları dikkate alınır.
DEGAZÖR BESLEME POMPASI
Degazörlerin seviyeye bağlı olarak su ile beslenmesi amacıyla 20-25 mSS basınçlı santrifüj tip pompalar kullanılır. Pompa seçiminde, pompanın degazör kapasitesine uyması çok önemlidir. Bunun yanında kalite ve işletme ve bakım kolaylıkları dikkate alınır.
BUHARLI DEGAZÖR ÇALIŞMA ŞEKLİ
Degazöre buhar iki yerden verilir.Bunlardan biri tanktaki su hacmi içerisindedir.Düşük basınçlı buhar bir delikli borudan su içerisine gönderilir.Bu buharın beslenmesi su sıcaklığından kontrol alan bir termostadik vana ile yapılır. İkinci besleme ise tavaların altına buhar hacmine yapılır. Bu buharın basıncı mutlaka bir basınç düşürücü yardımıyla,103-105ºC ye karşı gelen doyma basıncına düşürülmelidir.bu buhar tavalardan aşagıya damlalar halinde düşen suyu ısıtmaya yarar.ve fazlası çıkan gazlarla birlikte üsten degazörü terk eder.Aşırı basınçta degazörün şişmesinin önüne geçirmelidir.
.jpg)
BLÖF'TEN ISI GERi KAZANIMI
Buhar üretme prosesinin kazan suyunda çözünmüş ve suspansiyon halde bulunan katı parçacıklar oluşturması kaçınılmazdır. Belirli bir konsantrasyon seviyesinin üzerinde katı parçacıklar kazanın içinde bir tortu oluşturabilirler ve kazan borularının içinde birikerek ısı transferini yavaşlatır ve aşırı ısınmaya neden olabilirler. Bunlardan başka yüksek konsantrasyondaki katı parçacıklar buhar hatlarına su taşınmasına da neden olabilirler. Buhara su karışmasının kazanda çok fazla su seviyesi, aşırı alkalilik gibi başka nedenleri de olmakla birlikte bu duruma çoğunlukla aşırı çözünmüş veya asılı halde bulunan katı parçacıklar sebep olmaktadır.
Yukarıda açıklanan nedenlerden dolayı katı parçacık konsantrasyon seviyesinin kontrol edilmesi gerekmektedir, bu da blöf yapılarak gerçekleştirilir .Kazanın alt seviyesinde kirliliğin yoğun olduğu bölgeden bir miktar kazan suyu konsantrasyon seviyesine bağlı olarak belli aralık ve sürelerle deşarj edilir, bunun yerini taze besleme suyu alır, böylece kazan suyundaki toplam çözünmüş katı parçacık konsantrasyonu optimum seviyede kalır.
Bazı kazanlarda sistem gereği devamlı blöf yapılır. Bunlar büyük ve yüksek basınçlı kazanlardır. Bu ünitelerde ısı geri kazanım sistemleri uygulayarak, blöfden dolayı meydana gelen enerji kayıplarını minimum düzeye indirebiliriz. Birçok ısıl geri kazanım sistemleri; sıcak blöf suyunu besleme suyunun ön ısıtmasında kullanan basit ısı eşanjörlerinden ibarettir. Bazı sistemlerde flaş buharı başka yerlerde kullanmak için, flaş tankı vardır.
Normal şartlarda sistemin madde ve ısı dengesi çıkarılarak, blöfden ısı geri kazanım potansiyeli hesaplanabilir. Buna ilave olarak, tasarruf imkanı, buhar maliyetinin tasarruf maliyet faktörü ile çarpılması sonucu bulunur.
Buhar ve kaynar su sistemlerinin iki düşmanı vardır: Sudaki kireç gibi sertlik ve taş yapıcı malzemeler ve Oksijen (O2) ve Karbondioksit (CO2) gibi korozif gazlar. Oksijen (O2), havada ve taze kazan besleme suyu içinde çözünmüş halde bulunur. Su, hava ile temasında çok kolay bir şekilde oksijen alır.
Karbondioksit (CO2), ham suyun geçici sertliğini oluşturan veya yumuşatma işleminden sonra nitelik değiştiren sertlik yapıcı malzemelerin (karbonatların) sıcaklık ve basınç altında parçalanarak ayrışması sonucu oluşur.
Buhar kazanları besleme suyu ve kaynarsu kazanları tamamlama suyu içinde çözünmüş olarak bulunan serbest oksijen (O2) ile kazanlar içinde karbonatların parçalanmasıyla oluşan karbondioksit (CO2) gazları, kazanlarda, buhar kullanan cihazlarda ve özellikle tesisatlarda gözenekler ve paslanarak erimeler şeklinde korozyona neden olurlar. Bu gazların etkileri taze besleme suyu oranı ve sistem işletme basıncı arttıkça daha da artar.
Kazan besleme suları bu gazlardan arındırılamazsa tüm sistem ömrü kısalır, çok kısa sürelerde dahi kazanda ve sistemi oluşturan cihaz ve tesisatlarda korozyon ve delinmeler oluşabilir. Bunun yanında CO2, özellikle buhar kullanan cihazlarda ve serpantinlerinde ve kondens borularında aşırı korozyona neden olur.
Kazan besleme sularının O2 ve CO2 gazlarından arındırılmaları için degazör cihazından geçirilerek degaze edilmeleri şarttır.
İmalatımız olan degazör cihazları
- Sıcaklık + basınç esasına göre çalışan degazörler
- Sıcaklık + pulverizasyon esasına göre çalışan degazörler
1. tipteki sıcaklık + basınç esasına göre çalışan degazörler, özellikle taze besleme suyu oranının yüksek olduğu yüksek basınçlı kazanlı sistemlerde kullanılırlar. Bu cihazlar, kısmen kondens tankında parçalanan karbonatların kendi bünyelerinde de parçalanmalarını ve gazlarını açığa çıkarmalarını da sağlarlar. Bu cihazların işletme sıcaklığı 102 - 105 ºC, işletme basıncı 0,2 - 0,5 atü mertebesinde olup, gaz alma verimleri %96 - %100 aralığındadır. Sıcaklık yüksek olduğundan kazan besleme pompalarının kavitasyona (Su akimlarinda mutlak basıncın vakum basıncına kadar düşmesi ile çok küçük boyutta vakum baloncukları ortaya çıkar. Bunlar ya aynı yerde veya akim tarafından çok kısa bir mesafe taşındıktan sonra basıncın artması neticesinde hızla küçülür ve yok olurlar. Boşalan hacıma su molekülleri çok büyük bir hızla hücum ederler. Bu olaya kavitasyon diyoruz. Eğer bu olay türbin çarkı gibi bir kati yüzeyin üzerinde olursa büyük hızla hareket eden su molekülleri kati yuzeyi 7,000 atmosfer basıncına varan basınçla adeta bombardımana tutar ve zedelerler. Paslanmaz çelikten yapılmış türbin çarkları dahi kavitasyondan zarar görebilir ve malzeme kaybederler. Kavitasyon türbin çarkının profilini değiştirir ve veriminin kısa zamanda düşmesine sebep olur; bazı aşırı hallerde çarkı delik-deşik edip kullanılamaz hale getirebilir. Türbinlerde işitilen cakil tanelerinin hareketine benzer ses genellikle kavitasyonun varlığının işaretidir. ) neden olmadan sağlıklı çalışmalarını sağlamak amacıyla pompalardan asgari 4 -4,
2. tipteki sıcaklık + pulverizasyon esasına göre çalışan degazörler, özellikle taze besleme suyu oranının düşük olduğu orta basınçlı kazanlı sistemlerde kullanılırlar. Bu cihazların işletme sıcaklığı 90 - 95 ºC, işletme basıncı atmosferik, gaz alma verimleri %90 - %95 aralığındadır. Karbonatların parçalanması kendi bünyelerinde veya kondens tankında gerçekleşir. Sıcaklık yüksek ve kavitasyon tehlikesi olmadığından kazan dairesi zemininde veya kondens tankı üzerinde tesis edilebilirler.
Her iki degazör sisteminin de besleme suyu pulverize edilmek ve degazör tavalarından geçirilmek suretiyle buharla karıştırılarak sıcaklığı arttırılır ve böylece O2 ve CO2 gazları besi suyundan ayrıştırılır. Serbest kalan O2 ve CO2 gazları degazör üzerindeki otomatik gaz atma vanasından dışarı atılır.
Bir degazör sistemi yukarıdaki akım şemasından da görülebileceği gibi bir kaç cihazdan, armatürlerden ve bunların bağlantıları için gerekli tesisatttan oluşmaktadır.
DEGAZÖR DOMU
Kapasiteye uygun çap ve boyutta, gerekli kalınlıkta St.37 veya paslanmaz malzemeden imal edilmektedir. Dom, tanka kaynaklı veya flanşlı olarak bağlanır. Siyah malzemeden imal edilen dom, imalatı müteakip komple sıcak daldırma galvaniz işlemine tabi tutulur.
Dom içinde besleme suyu pulverize sistemi ile AISI 316L kalitede paslanmaz sactan imal edilmiş pülverizasyon tablaları bulunmaktadır.
DEGAZÖR TANKI
Degazör tipine ve kazan dairesi yerleşme durumuna göre yatık veya dik silindirik, bombe başlı tipte St.37 malzeme kullanılarak imal edilir. Sac kalınlığı normal tanktan 1-
ÇÜRÜK BUHAR YOĞUŞTURUCUSU
Degazörden çıkan korozif gazlar ile karışık çürük buharın içindeki korozif gazları ayırmak ve ısısını geri kazanmak amacıyla kullanılan Çürük Buhar Yoğuşturucusu, eşanjör tipindedir. Çürük buhar, besleme suyu ile soğutularak yoğuşturulmakta, böylece besi suyu da ön ısıtmaya tabi tutulmuş olmaktadır. Çürük Buhar Yoğuşturucusu, sıcak daldırma galvanizli gövde içinde bakır borulu veya tamamen paslanmaz malzemeden imal edilmektedir.
İZOLASYON
Degazör domu, tankı ve yoğuşturucu dış yüzeyleri iki kat antipas boya ile boyanmakta, müşteri isteğine bağlı olarak uygun kalınlıkta cam yünü üzerine uygun kalınlıkta galvaniz sac, alüminyum veya paslanmaz kaplı olarak izole edilmektedir.
DEGAZÖR ARMATÜRLERİ
Degazörlerde, degazör tipi, kapasitesi ve işletme şartlarına uygun olarak basınç düşürücü vana, termostatik vana, buhar ve su bağlantı ve by pass vanaları, seviye kontrol düzeni, boşaltma vanası, su çıkış vanası, otomatik gaz tahliye vanası, cam borulu su seviye göstergesi, manometre ve termometre gibi işletme, kontrol ve emniyet armatürleri kullanılır. Armatür seçiminde kapasite, kalite ve fiyatın yanında işletme ve bakım kolaylıkları dikkate alınır
KONDENS TANKI
Sistemden dönen kondensin toplandığı ve sisteme ilave edilmesi gereken suyun verildiği bu tanktaki su sıcaklığı, degazör sistemi verimi bakımından büyük önem taşır. Kondens tankının izole edilmesi zorunlu olduğu gibi, kondens tankındaki sıcaklığın asgari 75 ºC olması gerekir. Kondens dönüş oranının düşük olduğu tesislerde, kondens tankı sıcaklığı düşük olacağından, tank içindeki suyun ısıtılması gerekebilir. Tarafımızca imal edilen ısıtıcılı kondens tanklarında karışım tipli ısıtıcılar kullanılmaktadır.
DEGAZÖR BESLEME POMPASI
Degazörlerin seviyeye bağlı olarak su ile beslenmesi amacıyla 20-25 mSS basınçlı santrifüj tip pompalar kullanılır. Pompa seçiminde, pompanın degazör kapasitesine uyması çok önemlidir. Bunun yanında kalite ve işletme ve bakım kolaylıkları dikkate alınır.
DEGAZÖR BESLEME POMPASI
Degazörlerin seviyeye bağlı olarak su ile beslenmesi amacıyla 20-25 mSS basınçlı santrifüj tip pompalar kullanılır. Pompa seçiminde, pompanın degazör kapasitesine uyması çok önemlidir. Bunun yanında kalite ve işletme ve bakım kolaylıkları dikkate alınır.
BUHARLI DEGAZÖR ÇALIŞMA ŞEKLİ
Degazöre buhar iki yerden verilir.Bunlardan biri tanktaki su hacmi içerisindedir.Düşük basınçlı buhar bir delikli borudan su içerisine gönderilir.Bu buharın beslenmesi su sıcaklığından kontrol alan bir termostadik vana ile yapılır. İkinci besleme ise tavaların altına buhar hacmine yapılır. Bu buharın basıncı mutlaka bir basınç düşürücü yardımıyla,103-105ºC ye karşı gelen doyma basıncına düşürülmelidir.bu buhar tavalardan aşagıya damlalar halinde düşen suyu ısıtmaya yarar.ve fazlası çıkan gazlarla birlikte üsten degazörü terk eder.Aşırı basınçta degazörün şişmesinin önüne geçirmelidir.
BLÖF'TEN ISI GERi KAZANIMI
Buhar üretme prosesinin kazan suyunda çözünmüş ve suspansiyon halde bulunan katı parçacıklar oluşturması kaçınılmazdır. Belirli bir konsantrasyon seviyesinin üzerinde katı parçacıklar kazanın içinde bir tortu oluşturabilirler ve kazan borularının içinde birikerek ısı transferini yavaşlatır ve aşırı ısınmaya neden olabilirler. Bunlardan başka yüksek konsantrasyondaki katı parçacıklar buhar hatlarına su taşınmasına da neden olabilirler. Buhara su karışmasının kazanda çok fazla su seviyesi, aşırı alkalilik gibi başka nedenleri de olmakla birlikte bu duruma çoğunlukla aşırı çözünmüş veya asılı halde bulunan katı parçacıklar sebep olmaktadır.
Yukarıda açıklanan nedenlerden dolayı katı parçacık konsantrasyon seviyesinin kontrol edilmesi gerekmektedir, bu da blöf yapılarak gerçekleştirilir .Kazanın alt seviyesinde kirliliğin yoğun olduğu bölgeden bir miktar kazan suyu konsantrasyon seviyesine bağlı olarak belli aralık ve sürelerle deşarj edilir, bunun yerini taze besleme suyu alır, böylece kazan suyundaki toplam çözünmüş katı parçacık konsantrasyonu optimum seviyede kalır.
Bazı kazanlarda sistem gereği devamlı blöf yapılır. Bunlar büyük ve yüksek basınçlı kazanlardır. Bu ünitelerde ısı geri kazanım sistemleri uygulayarak, blöfden dolayı meydana gelen enerji kayıplarını minimum düzeye indirebiliriz. Birçok ısıl geri kazanım sistemleri; sıcak blöf suyunu besleme suyunun ön ısıtmasında kullanan basit ısı eşanjörlerinden ibarettir. Bazı sistemlerde flaş buharı başka yerlerde kullanmak için, flaş tankı vardır.
Normal şartlarda sistemin madde ve ısı dengesi çıkarılarak, blöfden ısı geri kazanım potansiyeli hesaplanabilir. Buna ilave olarak, tasarruf imkanı, buhar maliyetinin tasarruf maliyet faktörü ile çarpılması sonucu bulunur.
